Старый 19.09.2009, 12:36   #1
bCAD 3.93
bcad
VIP
Регистрация: 03.06.2008
Адрес: Новосибирск, Академгородок
Сообщений: 714

Сказал(а) спасибо: 886
Поблагодарили 560 раз(а) в 160 сообщениях
Версия для печати Отправить по электронной почте
bcad bcad вне форума 19.09.2009, 12:36
Рейтинг: ()

Пока описание (коротко)
http://www.propro.ru/ru/news/bcad_up...bcad_3.93.aspx
Новые версии - "Про", "Салон" и bCUT 2.2 на
http://www.propro.ru/ru/Downloads.aspx
Просмотров: 38112
Ответить с цитированием Вверх
Старый 19.09.2009, 18:43   #2
SR277
Местный

Аватар для SR277

Регистрация: 28.08.2008
Адрес: Новосибирск
Сообщений: 1,009
Сказал(а) спасибо: 162
Поблагодарили 606 раз(а) в 187 сообщениях
Вес репутации: 365
SR277 - это имя известно всемSR277 - это имя известно всемSR277 - это имя известно всемSR277 - это имя известно всемSR277 - это имя известно всемSR277 - это имя известно всем
По умолчанию

Цитата:
Нововведения в «bCAD 3.93 v 1097»

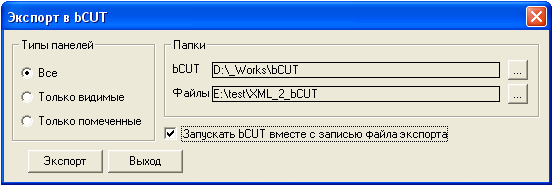

Прямая выдача в bCUT

При передаче в раскройную программу детали сортируются по материалу, из которого они изготовлены.
Передача производится через формат XML.
Сохранённые таким образом изделия можно открывать в программе раскроя отдельно, не только сразу после экспорта из bCAD.
В первую очередь надо отметить полную передачу информации в bCUT, экспорт через Excel с его многоходовостью процесса стал уделом экспорта "со стороны".
При этом берётся информация о материале основы, включая формат листа в соответствии с данными занесёнными в банк bCAD.
Так же, в соответствии с банком bCAD, передаются и кромочные материалы, корректно до 26 типов кромки на один материал основы (может мало кому понадобится, но приятно), колличество букв в латинском алфавите минус А - зарезервированна под отсутствие кромки. Которые сортируются по толщине и названию (тонкие в начале).
В bCUT ещё появилась возможность учёта/игнорирования десятых долей миллиметров.

Цитата:
Изменение радиусов существующих дуг инструментами «Скругление» и «Редактирование ломаной»

Инструмент «Скругление» при указании дуги (только одной дуги, не места стыковки её с другими объектами!) перестраивает дугу и примыкающие к ней объекты (если это возможно) с новым радиусом.


Изменение радиуса скругления производится по тем же правилам, что и создание нового скругления.
Если на концах перестраеваемой дуги найдены примыкающие объекты, используются эти объекты.
Если объектов нет, в конце дуги строится линия, касательная к дуге в точке конца дуги и скругление проводится по ней.
В случае, когда невозможно построить скругление с указанным радиусом по имеющимся объектам (например, у нас есть 2 параллельных отрезка на расстоянии 100 мм и соединяющая их дуга радиуса 50 мм, а мы хотим скруглить их дугой 30 мм), сохраняется центр дуги.

Инструмент «Редактирование ломаной»
- при модификации дуги по клавише F10 появляется диалог, позволяющий задать точное значение радиуса дуги.
Изменение радиусов дуг в контурах превратилась в приятную забаву, при этом с аптекарской точностью. Лучше один раз попробывать.

Цитата:

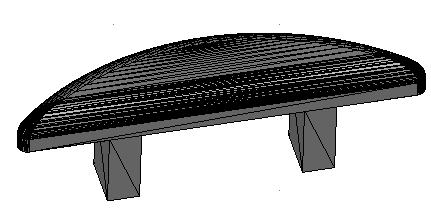

Инструмент «Скрыть указанное ребро»
(Меню Инструменты->Рёбра поверхности->Скрыть указанное ребро) предназначен для доводки моделей, импортированных из других программ.
Скрытые рёбра поверхностей не мешают при работе. Хотя в элементе и остаётся то же самое количество рёбер и треугольников, отрисовка его на экране происходит заметно быстрее.

Функция крайне удобная не только при "очистке" каркасов импортированных объектов, но и при доводке объектов созданных в bCAD, так как, инструмент Групповая видимость рёбер работает только с "регулярными" объектами созданными инструментами 3D-Моделирование, после применения к ним инструментов 3D-Конструирование (объединение, вычитание, отсечение ...) они перестают быть "регулярными" и групповая видимость с ними не работает.

Цитата:

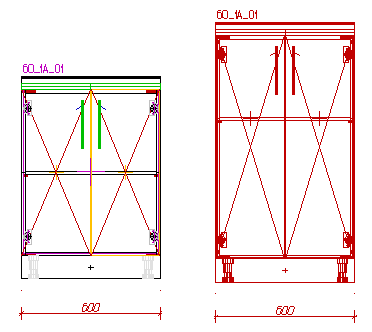

Изменение блоков из «Банка крепежа и комплектующих»
При изменении геометрии объектов, вставленных из Банка крепежа и комплектующих и хранящихся там как «Комплект» или «Сборка» происходит пометка этих элементов как «Нестандарт». Пометка случается при модификации инструментами «Сдвиг», «Зеркально отразить» и «Изменить размер».

При этом каркас «нестандартного» элемента в окне редактора отображается красным цветом.

Модифицированные до «нестандарта» элементы в инструменте «Смета» выносятся в отдельные строки.
Для учёта нестандартных элементов в инструменте «Смета» появилось новое поле - «Наценка на нестандарт», где можно указать в процентах наценку на нестандартные изделия.
Не секрет, что "нестандарт" меняет цену, по отношению к "стандартному" изделию, не сколко из-за изменения расхода материала (уменьшение габаритов тоже "нестандарт"), а из-за лишних телодвижений связанных с корректировкой документации, перенастроек оборудования и прочих пусть и не глобальных, но изменений в тех. процессе и процессе товародвижения. Данная функция призванна помочь оперативно выявлять "нестандартные" изделия и корректировать их цену.

Цитата:
Улучшена пометка «рабочих» объектов в тонированном режиме.

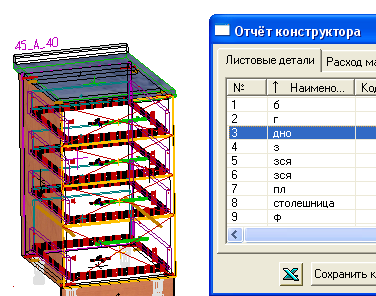

Пометка «рабочих» объектов в приложениях.


При изменении строки в приложении «Отчёт» (и некоторых других) помеченные в таблице объекты подсвечиваются.
Стало нагляднее в тонированном режиме Каркас+ Материал, в режиме Только видимое насквозь смотреть неумеет.
__________________
Делай прямо, криво оно само получится
SR277 вне форума   Ответить с цитированием Вверх
Старый 20.09.2009, 17:39   #3
punch
Пользователь

Регистрация: 08.08.2009
Сообщений: 38
Сказал(а) спасибо: 12
Поблагодарили 2 раз(а) в 1 сообщении
Вес репутации: 0
punch пока не определено
По умолчанию

SR277, ты так быстро во всём разобрался? Я завидую.
Цитата:
Сообщение от SR277 Посмотреть сообщение
Так же, в соответствии с банком bCAD, передаются и кромочные материалы, корректно до 26 типов кромки на один материал основы
А больше? Щас попробую!
punch вне форума   Ответить с цитированием Вверх
Старый 20.09.2009, 18:24   #4
SR277
Местный

Аватар для SR277

Регистрация: 28.08.2008
Адрес: Новосибирск
Сообщений: 1,009
Сказал(а) спасибо: 162
Поблагодарили 606 раз(а) в 187 сообщениях
Вес репутации: 365
SR277 - это имя известно всемSR277 - это имя известно всемSR277 - это имя известно всемSR277 - это имя известно всемSR277 - это имя известно всемSR277 - это имя известно всем
По умолчанию

Цитата:
Сообщение от punch Посмотреть сообщение
SR277, ты так быстро во всём разобрался? Я завидую.
На самом деле не так быстро - время было.

Цитата:
Сообщение от punch Посмотреть сообщение
Сообщение от SR277
Так же, в соответствии с банком bCAD, передаются и кромочные материалы, корректно до 26 типов кромки на один материал основы

А больше? Щас попробую!
Краш-тест уже проводился (по этому и сказанно, что 26 типов/наименований корректно), bCUT понимает и больше. Другое дело, что при большем колличестве, возникают проблемы с отчётностью, но это вопрос не к "ПроПро", а к "Microsoft".
__________________
Делай прямо, криво оно само получится
SR277 вне форума   Ответить с цитированием Вверх
Старый 21.09.2009, 08:50   #5
bcad
VIP

Регистрация: 03.06.2008
Адрес: Новосибирск, Академгородок
Сообщений: 714
Сказал(а) спасибо: 886
Поблагодарили 560 раз(а) в 160 сообщениях
Вес репутации: 330
bcad - это имя известно всемbcad - это имя известно всемbcad - это имя известно всемbcad - это имя известно всемbcad - это имя известно всемbcad - это имя известно всем
По умолчанию

Цитата:
Сообщение от SR277 Посмотреть сообщение
Функция крайне удобная не только при "очистке" каркасов импортированных объектов, но и при доводке объектов созданных в bCAD,
Действительно, можно делать сколь угодно сложную поверхность, а видимыми оставить только те рёбра, к которым впоследствии нужна привязка.
bcad вне форума   Ответить с цитированием Вверх
Старый 21.09.2009, 15:51   #6
punch
Пользователь

Регистрация: 08.08.2009
Сообщений: 38
Сказал(а) спасибо: 12
Поблагодарили 2 раз(а) в 1 сообщении
Вес репутации: 0
punch пока не определено
По умолчанию

Цитата:
Сообщение от bcad Посмотреть сообщение
Действительно, можно делать сколь угодно сложную поверхность, а видимыми оставить только те рёбра, к которым впоследствии нужна привязка.
Это у вас на вытяжках было, когда поверх поверхности линии сделаны, а в поверхности все рёбра спрятали.
Теперь можно прятать не все и линии не рисовать.
punch вне форума   Ответить с цитированием Вверх
Старый 22.09.2009, 05:41   #7
bcad
VIP

Регистрация: 03.06.2008
Адрес: Новосибирск, Академгородок
Сообщений: 714
Сказал(а) спасибо: 886
Поблагодарили 560 раз(а) в 160 сообщениях
Вес репутации: 330
bcad - это имя известно всемbcad - это имя известно всемbcad - это имя известно всемbcad - это имя известно всемbcad - это имя известно всемbcad - это имя известно всем
По умолчанию

Цитата:
Сообщение от punch Посмотреть сообщение
Это у вас на вытяжках было, когда поверх поверхности линии сделаны, а в поверхности все рёбра спрятали.
Теперь можно прятать не все и линии не рисовать.
Да, можно и так.
bcad вне форума   Ответить с цитированием Вверх
Старый 10.10.2009, 22:56   #8
ASSS
Новичок

Регистрация: 16.06.2009
Сообщений: 9
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Вес репутации: 0
ASSS пока не определено
По умолчанию

Здравствуйте мне часто приходится обновлять базу Bcad. Можно ли как то автоматизировать сей процесс?
ASSS вне форума   Ответить с цитированием Вверх
Старый 11.10.2009, 08:09   #9
serg_n
VIP

Аватар для serg_n

Регистрация: 01.07.2008
Сообщений: 696
Сказал(а) спасибо: 2,357
Поблагодарили 720 раз(а) в 189 сообщениях
Вес репутации: 359
serg_n - просто великолепная личностьserg_n - просто великолепная личностьserg_n - просто великолепная личностьserg_n - просто великолепная личностьserg_n - просто великолепная личностьserg_n - просто великолепная личностьserg_n - просто великолепная личность
По умолчанию

Что значит "обновлять" базу?
Переносить с одного компа на другой?
Переустанавливать bCAD?
Вносить новые элементы в базу?
serg_n на форуме   Ответить с цитированием Вверх
Старый 20.10.2009, 08:12   #10
abelokury
Новичок

Регистрация: 03.10.2008
Сообщений: 2
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Вес репутации: 0
abelokury пока не определено
Вопрос Ошибки в bCAD 3.93 v1097

А вот мы столкнулись с очень неприятным глюком в этой версии bCAD - "исчезающие полки" (Скриншот)

Кто-нибудь еще сталкивался с подобным?
abelokury вне форума   Ответить с цитированием Вверх
