Старый 19.08.2008, 17:09   #1
Системы вентиляции

Аватар для Valerian
Valerian
VIP
Регистрация: 24.11.2007
Сообщений: 2,732

Сказал(а) спасибо: 3,260
Поблагодарили 2,748 раз(а) в 661 сообщениях
Версия для печати Отправить по электронной почте
Valerian Valerian вне форума 19.08.2008, 17:09
Рейтинг: ()

Одной из важнейших функций окон, является обеспечение необходимого воздухообмена в помещениях.

Проветривание необходимо как для обеспечения нормируемого воздухообмена, так и для создания нормального влажностного режима в помещении.

Естественное проветривание обусловлено двумя причинами:

* воздушными потоками в атмосфере (ветер);
* разницей в температурах наружного и внутреннего воздуха.


Для учета потоков воздуха (обусловленных ветром), необходимо знать розу ветров данной местности, расположение здания в целом и комнат в проветриваемой квартире по отношению к сторонам света, т.к. скорость ветра и его направление оказывают прямое влияние на величину воздухообмена.

При различной температуре воздуха снаружи и внутри помещения в плоскости окна существует распределение воздушного давления.

Данная диаграмма является основой для сравнительного анализа различных типов открывания с точки зрения проветривания. Если рассматривать нейтральную зону, как нулевую, между парами сил, движущими верхние и нижние потоки воздуха во встречных направлениях, можно сформулировать следующие критерии оценки оконных конструкций:

* вентиляционные устройства тем более эффективны, чем выше они расположены (значительно увеличивается плечо сил, движущее воздушные потоки);
* два вентиляционных устройства, одно из которых расположено в нижней части оконного блока, а другое в верхней части, обеспечивают самую высокую степень проветривания.

Естественное проветривание помещений можно обеспечить различными способами:
* открыванием окон;
* применением специальных вентиляционных устройств;
* комбинацией первых двух.


Традиционно, естественное проветривание ассоциируется у нас с открыванием окон тем или иным способом. Сравним наиболее часто встречающиеся варианты.

Фрамужное открывание часто применяется в общественных зданиях. Эффективность проветривания при этом способе открывания достаточно низкая, т.к. высокое расположение открывающейся фрамуги не обеспечивает притока воздуха из-за отсутствия эффективной нейтральной зоны.

Поворотно-откидное окно - это вариант достаточно высокой эффективности проветривания, особенно при более низкой температуре снаружи, по сравнению с температурой внутри помещения.

Горизонтальное среднеподвесное окно - идеальное окно с точки зрения проветривания. Нейтральная зона совпадает с уровнем поворотных петель. Верхний и нижний потоки равны и могут относительно удобно регулироваться для удовлетворения требований по проветриванию.

Таблица 1. Сравнительные характеристики окон с различными вариантами открывания.

Очень важно четко представлять себе, что применять для проветривания различные варианты открывания створок, можно только в течение неотопительного периода, и ни о каком энергосбережении и шумозащите при этом говорить не приходиться. При значительных перепадах температур происходит большой приток холодного воздуха, что вызывает увеличение расходов на отопление. Даже использование окон с откидными створками для проветривания, не позволяет избежать теплопотерь.

Для решения проблем, связанных с энергосбережением, шумозащитой и обеспечением нормального влажностного режима в помещениях, многие фирмы-производители оконных профилей и фурнитуры для окон, выпускают специальные вентиляционные устройства. Одни типы этих устройств обеспечивают микровентиляцию (осушение воздуха в помещении), другие - нормируемый воздухообмен в помещении. При выборе оконного вентиляционного устройства необходимо обращать внимание на такие характеристики проветривателей, как:

* воздухопроницаемость;
* шумозащита;
* теплоизоляция.


Еще раз хотим обратить внимание читателей на то, что в современных (герметичных) окнах, отсутствует неконтролируемый воздухообмен. О проблемах связанных с этим, мы писали в главе "Требования к современным окнам". При невозможности регулярно проветривать помещение путем открывания створок или фрамуг, установка дополнительных вентиляционныхи устройств становиться необходимостью.

Условно, оконные вентиляционные устройства можно разделить на четыре большие группы:

* специальная фурнитура - ограничители открывания;
* вентилируемые профили (ПВХ);
* проветривающие устройства, устанавливаемые на конструктивные элементы окна;
* частично воздухопроницаемые уплотнители.
__________________
Просмотров: 15486
Ответить с цитированием Вверх
Старый 19.08.2008, 17:11   #2
Valerian
VIP

Аватар для Valerian

Регистрация: 24.11.2007
Сообщений: 2,732
Сказал(а) спасибо: 3,260
Поблагодарили 2,748 раз(а) в 661 сообщениях
Вес репутации: 955
Valerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспорима
По умолчанию

Ограничители открывания

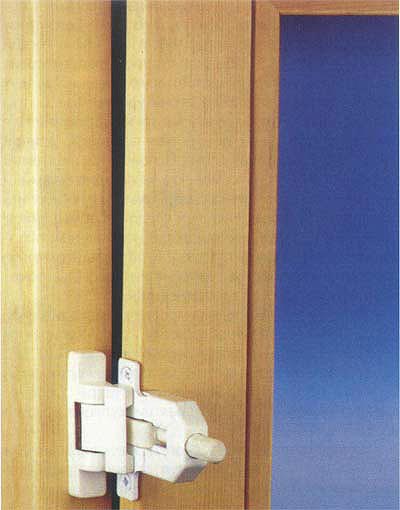

Существует несколько вариантов простого и экономичного ограничения открывания створок с целью уменьшения потерь тепла в режиме проветривания. На рисунке приводится пример нерегулируемого ограничителя открывания фирмы G-U. Небольшая (около 10 мм) щель для проветривания не дает возможности происходить неоправданно быстрому воздухообмену и экономит тепловую энергию.

В поворотном положении такой ограничитель позволяет оставить для проветривания приблизительно 0,01 м при размерах створки 1200х1600 мм. При движущей силе 4 Н/м2 можно прогнозировать через такую щель воздушный поток приблизительно в 35 м3/час.

В откидном положении ограничитель открывания при его расположении около ручки оставляет щель около 40 мм. Такая ситуация приводит к площади пропускания 0,015 м2 и воздушному потоку в 55 м3/час при той же движущей силе.

Существует и более совершенный тип ограничителя открывания створок - с регулируемым зазором. На рисунке представлено подобное устройство фирмы G-U. Его конструкция позволяет простым поворотом ручки на нем изменять размер щели между створкой и рамой от 0 до 10 мм. Таким образом, приток холодного воздуха с улицы легко регулируется до требуемого уровня комфортности.

Одним из важных достоинств таких ограничителей открывания, является возможность постоянного проветривания через окна с чисто поворотной створкой. С их помощью можно придать поворотным окнам принципиально новые качественные возможности.

Необходимо подчеркнуть, что независимо от используемой фурнитуры, вышеупомянутые ограничители открывания можно устанавливать на новых и старых окнах, причем, как на поворотных и поворотно-откидных окнах, так и на фрамугах. Материал оконных блоков может быть любым: дерево, металл, ПВХ. Монтаж представляет собой простую операцию и не требует очень высокой квалификации.
__________________
Valerian вне форума   Ответить с цитированием Вверх
Старый 19.08.2008, 17:13   #3
Valerian
VIP

Аватар для Valerian

Регистрация: 24.11.2007
Сообщений: 2,732
Сказал(а) спасибо: 3,260
Поблагодарили 2,748 раз(а) в 661 сообщениях
Вес репутации: 955
Valerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспорима
По умолчанию

Вентилируемые профили и воздухопроницаемые уплотнители

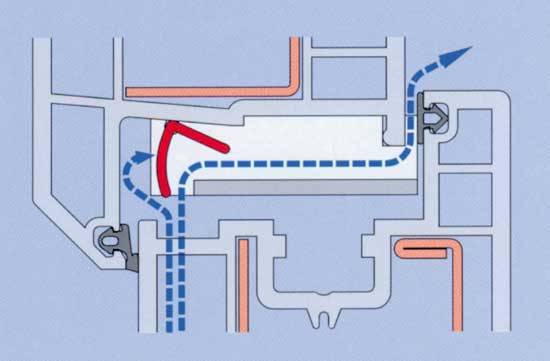

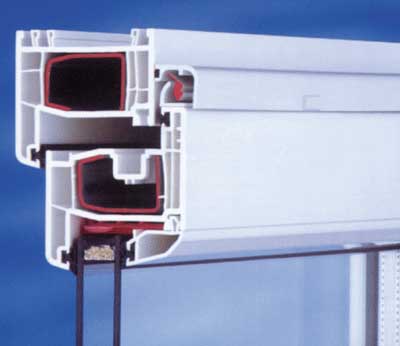

Вентилируемые профили - это условное название профилей из ПВХ, конструкция которых предусматривает возможность самовентиляции помещений. Подобные конструкции разработаны многими ведущими производителями профилей. Приток достаточного количества свежего воздуха, который обеспечивает данная система микровентиляции, сопровождающийся удалением воздуха, насыщенного влагой, позволяет избежать запотевания или обледенения окон, а также образования плесени в оконных проемах.

Функционирование заслонки в устройстве (ее открывание и закрывание) напрямую зависит от перепада давления снаружи и внутри помещения. В нормальном положении заслонка в устройстве открыта, и поток свежего воздуха попадает в помещение через прорези в уплотнении. В случае возникновения сильного ветра, сильный поток воздуха поворачивает заслонку, и она закрывается. По мере уменьшения силы ветра заслонка снова открывается, и свободная циркуляция воздуха восстанавливается.

Частично воздухопроницаемые уплотнители
Для решения проблемы самовентиляции (осушения воздуха) разработаны также специальные частично воздухопроницаемые уплотнители из мягкого эластичного полимера (средние и фальцевые). При этом свежий воздух поступает в помещение равномерно, распределяясь по всему периметру окна.
__________________
Valerian вне форума   Ответить с цитированием Вверх
Старый 19.08.2008, 17:17   #4
Valerian
VIP

Аватар для Valerian

Регистрация: 24.11.2007
Сообщений: 2,732
Сказал(а) спасибо: 3,260
Поблагодарили 2,748 раз(а) в 661 сообщениях
Вес репутации: 955
Valerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспоримаValerian репутация неоспорима
По умолчанию

Приточные устройства (клапаны)

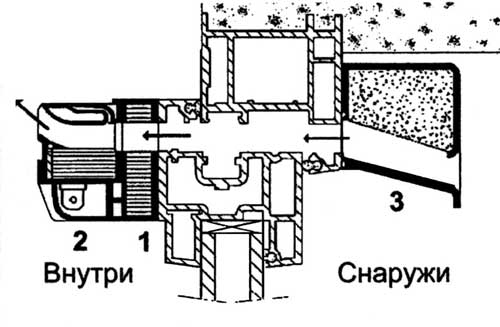

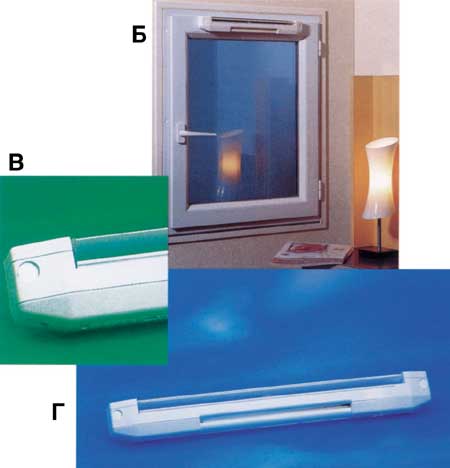

Приточные устройства (клапаны), устанавливаемые на окно, представляют собой обычно коробчатые конструкции. Следует отметить, что подобные устройства могут устанавливаться также и на стену. Но установка на стене имеет ряд минусов: достаточно большую трудоемкость, высокую стоимость устройства сквозного отверстия через внешнюю стену; появление на фасаде новых элементов, нарушающих архитектурный облик здания. При установке же приточных клапанов на окне внешний вид здания не изменяется, и установка оказывается гораздо проще и дешевле.

При установке на окно возможны два варианта:


1. при замене старого стеклопакета на новый меньшего размера образуется щель, куда и устанавливается вентиляционный клапан. Минусы: дополнительные расходы и уменьшение светового проема.
2. установка вентиляционного клапана непосредственно на переплет или створку при изготовлении окон или на объекте на уже установленное герметичное окно (без демонтажа и замены стеколопакета).


Приточные устройства необходимо устанавливать в верхней части окна, чтобы струя холодного воздуха уходила под потолок и за счет вторичной конвекции без сквозняка мягко перемешивалась с внутренним воздухом.

Выпускаются модели без управления притоком (или с ограничением только при порывах ветра) и регулирующие приток воздуха в помещения. Регулировка может осуществляться вручную или автоматически.

При выборе приточных устройств необходимо помнить о том, что они в открытом состоянии не должны ухудшать шумозащитные характеристики окна.

При попадании струи холодного воздуха в теплое помещение появляются проблемы, связанные с возможностью запотевания и замерзания вентиляционного клапана. Необходимо, чтобы конструкция устройства исключала или сводила к минимуму подобные явления.

Работа данных устройств может быть основана (так же, как вентилируемых профилей) на разнице давления снаружи и внутри помещения, а также на изменении влажности в помещении.

Остановимся подробнее на устройствах второго типа. Система "ГИГРО" состоит из шумозащитных приточных устройств для допуска внешнего воздуха через стену или конструкцию окна - специальных вытяжных решеток для контроля за количеством уходящего из помещения воздуха и специальных механических вытяжных вентиляторов. Приточные устройства и вытяжные решетки имеют заслонки для изменения проходного сечения. Управление этими заслонками осуществляется автоматически датчиками-приводами из полиамидной ткани без электропитания.

Рассмотрим, каким образом работает система "ГИГРО" в квартире. В дневное время в основном используются помещения дневного пребывания людей: гостиная, столовая и т.п. И именно в этих помещениях возникает необходимость в значительном обновлении воздуха. Степень влажности этих помещений (являющаяся результатом жизнедеятельности) воздействует на приточные устройства и вызывает их открытие. Перемещение воздуха в процессе вытяжки приводит к увеличению уровня влажности в подсобных помещениях. На это реагируют вытяжные устройства, и загрязненный воздух удаляется. Ночью приточные устройства также обеспечивают необходимый воздухообмен (но уже в основном в спальне), а вытяжка также осуществляется из подсобных помещений.
Таким образом, система является "интеллектуальной", т.е. приток воздуха в помещение автоматически регулируется в соответствии с конкретными потребностями.

Различные элементы системы "ГИГРО" могут использоваться и по отдельности. Например, приточные оконные устройства успешно решают проблему избыточной герметичности современных окон, позволяя обеспечить приток свежего воздуха при закрытых окнах без сквозняков и уличного шума.
__________________
Valerian вне форума   Ответить с цитированием Вверх
Старый 27.08.2008, 17:21   #5
nataliy
Новичок

Регистрация: 21.07.2008
Сообщений: 25
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Вес репутации: 0
nataliy пока не определено
По умолчанию

Для чего нужен оконный климатический клапан?
Оконный приточный клапан устраняет негативные последствия высокой герметичности окон ПВХ, сохраняя при этом все их достоинства.
Помимо предотвращения выпадения конденсата на поверхностях стеклопакетов, приточный клапан поддерживает благоприятный микроклимат в помещении. Так, например, при закрытых окнах в спальне, он полностью устраняет ощущение духоты во время сна.
Почему же не использовать щелевое проветривание?Щелевое проветривание подразумевает контроль, а приточный климатический клапан работает автоматически и непрерывно. Помимо этого щелевое проветривание имеет массу недостатков: возникновение сквозняков, резкие перепады температур, проникновение уличного шума и т.п.. Известны случаи, когда окно установленное на щелевое проветривание зимой, обледеневало по периметру щели,по причине резкого понижения температуры в ночное время и закрыть его не представлялось возможным.
Зачем нужен оконный климатический клапан летом?
Уходя на работу, оставляя окно открытым, снижается безопасность жилья, происходит попадание пыли, влаги во время дождя, проникновение насекомых. При закрытых окнах без оконного климатического клапана в помещении происходит накопление вредных испарений от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта.
Однако необходимо понимать, что эффективность работы любых пассивных приточных устройства, принцип работы которых основан на разнице давлений внутри и снаружи помещения, является максимальным в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени, перепад давлений имеет минимальную разницу, соответственно и эффективность минимальна. Зачастую летом, даже при открытых окнах, когда на улице полный штиль, в помещении остается душно.
Помимо этого, тяга, которая создается за счет разницы давлений, зависит от массы различных внешних факторов: место расположения дома, высота помещения, наличие или отсутствие различных климатических явлений и т.п.
Можно ли обойтись без оконного климатического клапана?
Некоторые компании предлагающие окна ПВХ рекомендуют проветривать помещение до 4-х раз в день по 15 минут, что является невозможным или крайне неудобным. В помещениях с газовыми плитами особенно опасно отсутствие поступления кислорода, т.к. повышается вероятность затухания газовой горелки. Наличие приточного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.
Не станет ли холодно в квартире из-за притока холодного воздуха зимой?При нормальной работе системы отопления - нет. Нормируемая воздухопроницаемость окна ПВХ оборудованного климатическим клапа-
ном ограничена СНИПом 23-02-2003 "ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ " с целью предотвращения понижения температуры в помещении
ниже нормативной в холодное время года и должна составлять не более 5,0 кг./м.кв. ч. Таким образом, воздухопроницаемость климатических клапанов позволяет полностью обновить воздух в помещении за 6-8 часов, без нарушения требований по теплозащите, исключая потери тепловой энергии.
Зачем нужен оконный климатический клапан, если есть кондиционер?Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из
помещения, проходит через систему фильтров, охлаждается либо подогревается и опять подается в помещение. Таким образом, работа
кондиционера не обеспечивает необходимый воздухообмен.
На сколько эффективен приточный оконный клапан?
Эффективность приточных клапанов подтверждена отзывами наших клиентов, в том числе из регионов с суровым климатом. При правильной установке и работающей вытяжке во всех случаях отмечается существенное снижение количества случаев выпадения конденсата.
Может ли оконный климатический клапан замерзнуть зимой?
При условии правильного монтажа это исключено, даже при сильном морозе по причине того, что путь прохождения воздуха достаточно большой, и небольшой объем проходящего воздуха успевает подогреться. Направление движения воздуха постоянно (с улицы в помещение), т.е. через приточный оконный клапан проходит менее влажный воздух с улицы, что также исключает обмерзание.

Высока ли стоимость оконного климатического клапана?
Как правило, все приточные климатические клапаны (системы самовентиляции) имеют простую конструкцию. Вследствие этого их стоимость относительно более сложных и дорогих систем вентиляции не высока. А относительно стоимости пластикового окна онане значительна.
В чем разница между вентиляцией и самовентиляцией?
Вентиляция решает вопросы, связанные с санитарно-гигиеническим состоянием помещения в целом. Самовентиляция предназначена для решения проблемы высокой плотности современных окон ПВХ, ведущей к повышению влажности и снижению качества воздуха в помещениях.
В каких случаях нет необходимости использовать оконный климатический клапан?
Наличие приточного оконного клапана значительно повышает уровень комфорта, позволяя в большинстве случаях отказаться от принудительного проветривания, особенно зимой. Поэтому применение климатических клапанов в России рекомендовано ГОСТами, в некоторых странах является обязательным.
На сегодняшний день самый удобный и дешевый оконный климатический клапан фирмы "AIR-BOX"
nataliy вне форума   Ответить с цитированием Вверх
Старый 29.08.2008, 12:49   #6
Thyssen
Местный

Аватар для Thyssen

Регистрация: 02.06.2008
Сообщений: 119
Сказал(а) спасибо: 0
Поблагодарили 3 раз(а) в 3 сообщениях
Вес репутации: 0
Thyssen пока не определено
По умолчанию

nataliy, Вы забыли добавить,что приточные клапана "работают" только в случае нормальной "пасивной" вентиляции квартиры. Если вентиляции нет-приточный клапан только для красоты.
Thyssen вне форума   Ответить с цитированием Вверх
Старый 29.08.2008, 17:16   #7
nataliy
Новичок

Регистрация: 21.07.2008
Сообщений: 25
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Вес репутации: 0
nataliy пока не определено
По умолчанию

Thyssen,
Цитата:
Сообщение от nataliy Посмотреть сообщение
Однако необходимо понимать, что эффективность работы любых пассивных приточных устройства, принцип работы которых основан на разнице давлений внутри и снаружи помещения, является максимальным в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени, перепад давлений имеет минимальную разницу, соответственно и эффективность минимальна. Зачастую летом, даже при открытых окнах, когда на улице полный штиль, в помещении остается душно.
Я обратила внимание что клапан работает лучше когда присутствует тяга или имеется разница температур.
nataliy вне форума   Ответить с цитированием Вверх
Старый 02.10.2008, 18:47   #8
Spumer
Новичок

Регистрация: 02.10.2008
Сообщений: 5
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Вес репутации: 0
Spumer пока не определено
Вопрос Как найти клапан?

Как определить, есть ли на уже установленных окнах такой клапан?
Spumer вне форума   Ответить с цитированием Вверх
Старый 17.12.2008, 17:40   #9
Mosk
Новичок

Регистрация: 17.12.2008
Сообщений: 4
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Вес репутации: 0
Mosk пока не определено
По умолчанию

Цитата:
Сообщение от nataliy Посмотреть сообщение
Thyssen,

Я обратила внимание что клапан работает лучше когда присутствует тяга или имеется разница температур.
А сплит система - кондиционер б создает тягу за счет разности температур?
Mosk вне форума   Ответить с цитированием Вверх
Старый 08.02.2009, 17:18   #10
Lionsio
Новичок

Регистрация: 22.04.2008
Сообщений: 4
Сказал(а) спасибо: 2
Поблагодарили 0 раз(а) в 0 сообщениях
Вес репутации: 0
Lionsio пока не определено
По умолчанию

Новый дом - окна потеют.... Сказали еще год потеть будут, бетон отдает влагу
Lionsio вне форума   Ответить с цитированием Вверх
